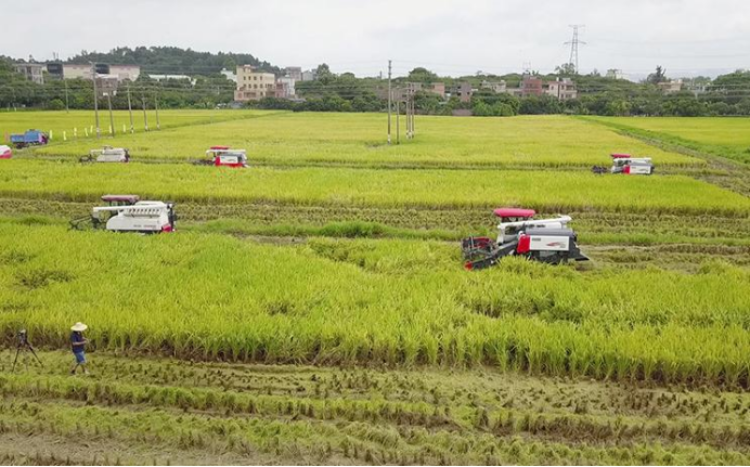

近年来，广东大力实施水稻机收减损工程和积极参与全国农机行业职业技能竞赛，多次开展农机维修培训班和职业技能鉴定考核，通过线上和线下形式培训了大批一线能熟练操作和检修水稻收割机农机手。本文针对水稻收割机作业时仪表出现的常见故障问题进行分析，找出合适的解决方法，保证收割机在收割季节时收割作业的正常进行。

　　例如广州某一合作社的水稻收割机在收割作业时，蜂鸣警报器一直在响，仪表上的灯也一直在闪烁，但农机驾驶员对此束手无策，机器一旦发生故障就会影响收割进度。为此在机器出现故障的时候，通过仪表能够及时反馈故障信息并进行分析诊断，这对于设备的维修有着重大的意义。以下对久保田CX100Q-S型号的水稻联合收割机仪表显示的故障信息为例进行分析及诊断。

　　一、水稻收割机仪表常见故障发生的原因分析及处理

　　通过增进水稻收割机仪表的了解，可以在一定程度上减少机器的故障，减少机器的停工时间，这样能有效提高水稻收割机的作业效率，满足农民对收割机作业的需求。

　　虽然不同品牌的收割机装备的电子仪表的实现有所不同，但是电子仪表上所包含的内容基本相同。例如收割机仪表上显示的内容如下：发动机转速表（单位：r/min）、小时表（单位：小时、分）、水温警报指示灯、充电警报指示灯、油压警报指示灯、谷满警报指示灯、搅龙警报指示灯。

　　（一）收割机水温警报指示灯亮的原因及处理措施

　　水温警报指示灯的作用：发动机冷却水的温度升高，突破阀门值时，该指示灯点亮，警报蜂鸣器鸣响。当发动机冷却水的温度下降到低于某一温度时，警报指示灯熄灭，警报蜂鸣器也停止鸣响。

　　当水温警报指示灯亮的时候，说明机器发动机冷却液温度过高，超过冷却液正常工作温度，出现这个情况时，发动机怠速运转，直至高温报警停止，方可停止发动机，等待发动机完全冷却后，方可打开发动机机罩检查。检查防尘网、散热片是否堵塞，如有堵塞现象需及时清理；检查发动机散热皮带是否过松，如过松需要按照说明书要求对皮带进行调整张紧度；检查冷却液水量是否充足，如不足需要对水箱以及水管进行检查有无漏水现象，之后补充冷却液；检查上下水管冷却液温度是否一致，如果冷却液温度不一致，需检查节温器是否存在故障。

　　（二）收割机充电警报指示灯亮的原因及处理措施

　　充电警报指示灯的作用：蓄电池电压降低或充电系统发生异常而导致蓄电池不能充电时，该指示灯点亮。当出现充电警报指示灯亮的时候，需要检查发电机皮带是否过松或者损坏，需进行调整或更换；

　　（三）收割机油压警报指示灯亮的原因及处理措施

　　油压警报指示灯的作用：发动机机油的压力异常下降时，该指示灯点亮。出现收割机油压警报指示灯亮的情况时，需要检查发动机机油是否在规定量，机油不足时需进行补充；检查机油品质是否不良，需更换指定发动机机油；检查机油滤清器滤芯是否堵塞，如果堵塞需更换机油和机油滤清器滤芯；检查机油泵的压力是否正常，测量怠速时压力以及额定转速时的压力（例如V2408发动机怠速时机油压力为98KPa，额定转速时机油压力为294~441KPa）。检测压力数值不在规定范围内，需更换机油泵。

　　（四）收割机谷满警报指示灯亮的原因及处理措施

　　谷满警报指示灯的作用：粮仓内谷满时，该指示灯将点亮，同时警报蜂鸣器将鸣响。当出现谷满警报指示灯亮时，及时进行卸粮处理，正常情况下，卸粮后谷满警报指示灯将熄灭。如果出现谷满警报指示灯一直亮时，需及时检查粮仓内谷满传感器是否存在故障。

　　（五）收割机搅龙警报指示灯亮的原因及处理措施

　　搅龙警报指示灯的作用：当收割作业中发生类似处理箱内或垂直搅龙箱内谷粒堵塞，或发动机过载等情况时，如果垂直搅龙停止旋转，则该指示灯将点亮，同时警报蜂鸣器将鸣响。当出现搅龙警报指示灯亮这一情况时，需要检查以下内容：

　　检查作业时油门是否在工作范围内；检查搅龙驱动皮带是否过松或者损坏，并检查各个搅龙处是否有出现堵塞现象，出现堵塞时要及时对堵塞部位进行清理，然后对搅龙驱动皮带进行调整或更换。检查传感器线路是否正常，根据线路排查故障位置和故障原件。

　　二、水稻收割机仪表电路的检修方法

　　收割机仪表常见故障的分析需要读懂仪表背后的信息，才能解决设备的故障。收割机仪表相关电路维修在收割机维修里从来都是不可缺少的一部分。在维修前，需要详细了解故障发生的原因，通过详细阅读机器的使用说明书，分析和研究其电路路线结构、特殊原件的使用方法、工作原理和常见故障处理对策等。为了能尽快找出故障的原因，可以按照一定的检测步骤，快速、准确地对电子仪表常见故障进行检测维修，找出故障原因。

　　首先依次检查未正常运转的机器主要机械部件开关等部件是否正常。其次检查主要线路连接方面是否发现有任何电路故障，如果一切正常，则可以继续依次检查仪表线路的接触器、继电器、元件的电焊点、保险丝等部件是否正常。再次检查仪表的主要线路连接方面检查是否发现有任何电路故障，并仔细检查各主要部分电路是否完全发生了短路故障，然后对仪器工作过程中的各主要部件是否进行逐个、仔细地进行检查，最后再次检查电子仪器的主要电路系统是否出现短路，各主要部件是否完全具有正常的工作功能。

　　收割机仪表线路检修要运用到许多电子专业知识，有时也需要有丰富的现场经验。维修实践表明，常用的检修方法有以下几种：

　　（一）观察法。利用视觉、嗅觉、触觉。某些时候，损坏了的元件会变色、起泡或出现烧焦的斑点；烧坏的器件会产生一些特殊的气味；短路的芯片会发烫；用肉眼也能观察到虚焊或脱焊处。

　　案例：珠海某一合作社农机驾驶员在机器出现速熔保险丝熔断的情况下，使用了规格大于原车要求保险丝，机器在继续使用时，机器仪表陆续出现多处警报指示灯亮以及部分功能失灵。之后在检修时，依据观察法，在详细咨询驾驶员对故障的描述以及故障发生前出现过的情况，然后在机器上观察，在保险丝盒处，有明显的塑胶烧熔的气味，并通过触摸附近的线束，可以感觉到线束出现烧熔后的发硬现象，对线束进行更换、包扎，重新安装保险丝盒，顺利的排除故障。

　　（二）排除法。所谓的排除法是通过拔插机内一些插件板、器件来判断故障原因的方法。当拔除某一插件板或器件后仪表恢复正常，就说明故障发生在那里。

　　案例：江门某一家庭农场的水稻收割机在使用过程中，出现收割机搅龙警报指示灯亮并且一直出现搅龙警报指示保险丝烧熔。由于保险丝一直有烧熔现象，可以判定其相关线路处有短路现象，此时需要依据排除法，对该处相关线路的电器原件全部拨除，发现搅龙警报指示保险丝烧熔现象排除，在按顺序对电器原件逐步插回，当转速传感器插上时，搅龙警报指示保险丝出现烧熔，可以判断该转速传感器内部有短路现象，从而引起保险丝出现烧熔现象。

　　（三）升降温法。有时收割机仪表工作较长时间，或在夏季工作环境温度较高时就会出现故障，关机检查正常，停一段时间再开机又正常，过一会儿又出现故障。这种现象是由于个别IC或元器件性能差，高温特性参数达不到指标要求所致。为了找出故障原因，可采用升降温法。所谓降温，就是在故障出现时，用棉纤将无水酒精在可能出故障的部位抹擦，使其降温，观察故障是否消除。所谓升温就是人为地将环境温度升高，比如用电烙铁放近有疑点的部位（注意切不可将温度升得太高以致损坏正常器件）试看故障是否出现。

　　案例：广州某一合作社的水稻收割机在收割作业时，每天都会出现收割机仪表显示器全部熄灭、仪表警报指示灯失灵，在停止作业一小时左右，又可以正常工作，使农机驾驶员经常在出现故障时需要停止收割作业，严重的影响了工作进度。在了解到这一故障出现的特殊规律性，极可能的故障原因是收割机收割作业时，收割机机体的温度不断提高，使某些电器原件出现功能失效，从而引起故障现象。通过研究其相关联电路路线结构，检查线路包含的电子原件，推测线路中的继电器最容易引起故障。使用降温法，在机器出现故障时，及时对该继电器进行冷却降温，重新安装可以达到排除故障，证明需要更换新的继电器，从而完全排除故障。

　　三、维修时的注意事项

　　水稻收割机作业环境恶劣，机器一直处在高温高负荷下，机器仪表线路需要定期的维护保养。维护保养时，首先应注意维护保养自身的安全。由于水稻收割机装配有切刀、刀刃、链条和搅龙等配件，在维修保养时要注意收割机上粘贴的警告及安全标签，防止割伤、卷入等事故；对电器原件拆卸保养时，关闭或拆除机器的电源，防止发生触电；对拆卸过的线束要进行包扎固定，检查有无机械干涉，线束出现磨损很容易导致线路短路并引起机器自燃现象的发生，对机器清洗时应避免高压水枪直对着电器原件，避免机器仪表电路出现故障；严格按照使用说明书要求进行维护保养。

　　水稻收割机作为主要的劳作工具运用于农民劳作中，随着水稻机械化的不断推进和发展，水稻收割机开始更加现代化，更加智能化，随之而来是仪表显示更加智能，机手在生产过程中应增加仪表的了解，掌握水稻收割机故障排除方式方法，提高水稻收割机检修能力，保障水稻收割机安全正常作业。
